Dans le monde du génie civil, le temps est la ressource la plus précieuse. Face à des chantiers urbains toujours plus complexes, où chaque m² compte et où les délais sont intenables, les ingénieurs ont dû réinventer la manière de bâtir. La méthode traditionnelle (Bottom-Up) a montré ses limites : pourquoi attendre d’avoir fini les fondations pour commencer à monter les étages ?

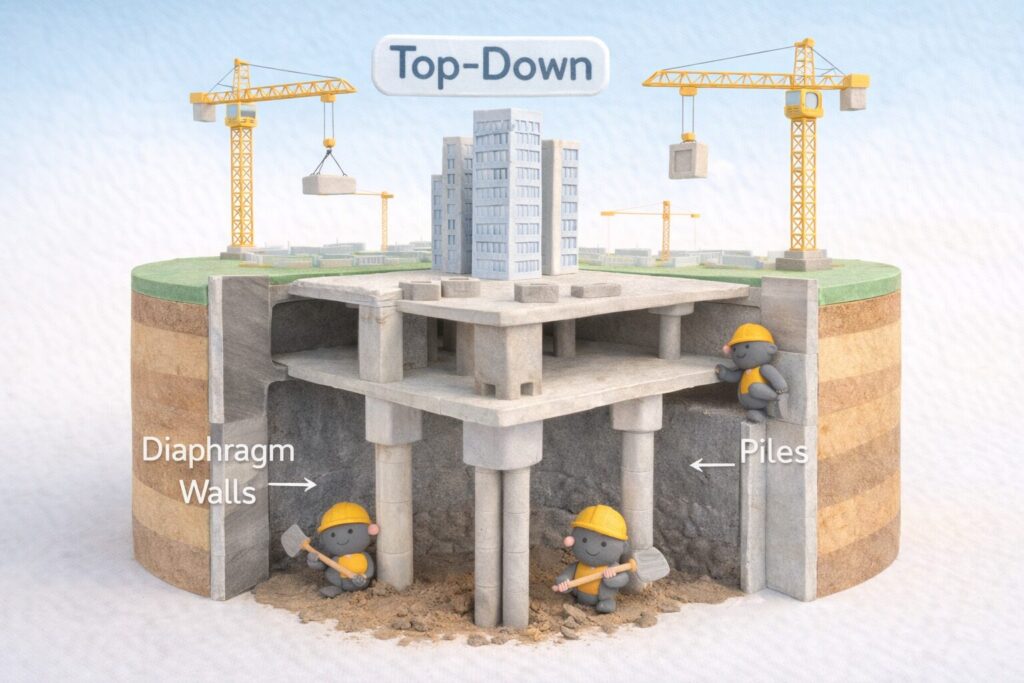

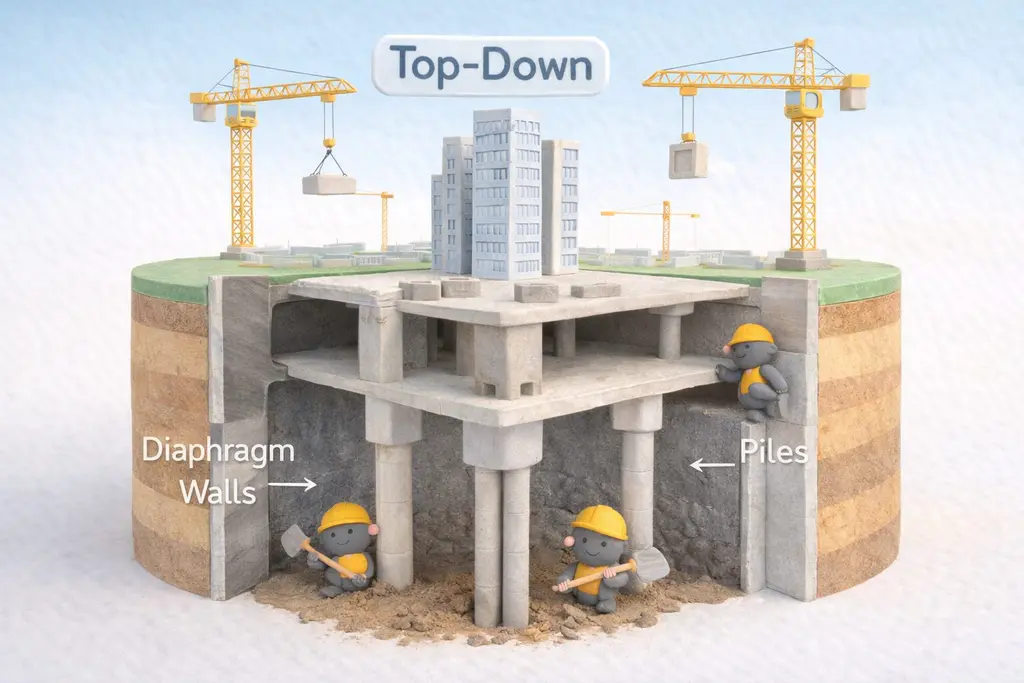

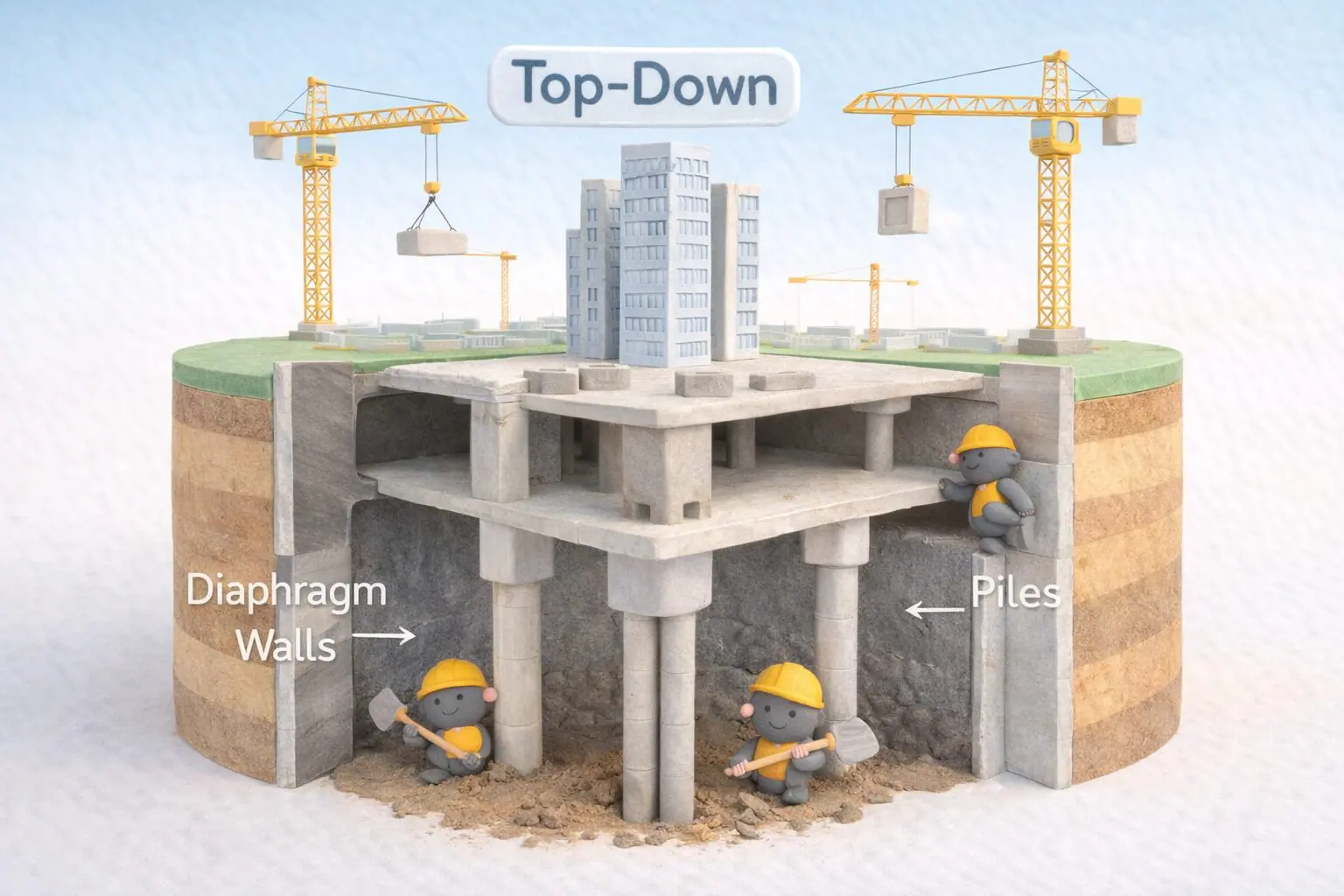

La réponse est la technique Top and Down (ou « Double Taupe »). Cette prouesse d’ingénierie permet de construire un gratte-ciel vers le ciel (Top) tout en creusant ses parkings vers le centre de la terre (Down), au même moment. Comment fonctionne cette méthode qui défie la gravité ? Décryptage technique par Megastructures.
⚠️ Définition Technique
Le Top and Down est une méthode de réalisation des ouvrages souterrains consistant à exécuter les planchers définitifs de haut en bas, au fur et à mesure de l’excavation. Ces planchers servent alors de butons (étais) définitifs pour soutenir les parois périphériques, supprimant le besoin de butonnage provisoire lourd.
1. Le Principe : Pourquoi inverser la logique ?
La construction classique (« Bottom-Up » ou « Open Cut ») suit une logique séquentielle : on creuse un trou géant, on soutient les parois avec des butons métalliques provisoires, on coule le radier au fond, puis on remonte niveau par niveau. C’est long et coûteux en étaiement.
Le Top and Down inverse tout : le plancher du Rez-de-Chaussée (RDC) est coulé avant d’avoir creusé le sous-sol. Il sert de « couvercle ». Ensuite, on travaille dessous comme une taupe.
Les 3 Piliers du Top/Down
- Simultanéité : La superstructure monte pendant que l’infrastructure descend. Le gain de planning est de 20% à 30%.
- Sécurité Géotechnique : En milieu urbain dense (ex: La Défense, Monaco), les mouvements de terrain sont interdits. Le plancher béton est un buton indéformable bien plus sûr que des tubes d’acier.
- Emprise au Sol : Le chantier est « couvert » dès le début. La surface du RDC redevient disponible immédiatement pour stocker des matériaux ou installer la base vie, ce qui est vital en centre-ville.
2. Le Phasage Technique Détaillé
La mise en œuvre est une chorégraphie millimétrée. Voici les 5 étapes critiques.
Phase 1 : L’Enceinte et les Fondations (Depuis la surface)
Tout commence au niveau 0. Les engins réalisent :
- La Paroi Moulée : On creuse une tranchée périphérique remplie de boue bentonitique, puis on coule du béton armé. C’est la « boîte » étanche.
- Les Pieux Préfondés (King Posts) : C’est la clé du système. On fore des pieux profonds au milieu du futur bâtiment. On y insère des poteaux métalliques (profilés en H) qui remontent jusqu’à la surface. Ce sont eux qui porteront les planchers pendant l’excavation, avant que les poteaux béton définitifs ne soient coulés autour.
Phase 2 : Le Plancher de Transfert (Dalle RDC)
On ne creuse pas tout de suite ! On terrasse juste sur 1 mètre pour couler la dalle du Rez-de-Chaussée. Cette dalle s’appuie sur la paroi moulée et sur les têtes des King Posts. On laisse des trémies (trous) pour passer les engins et évacuer la terre plus tard.

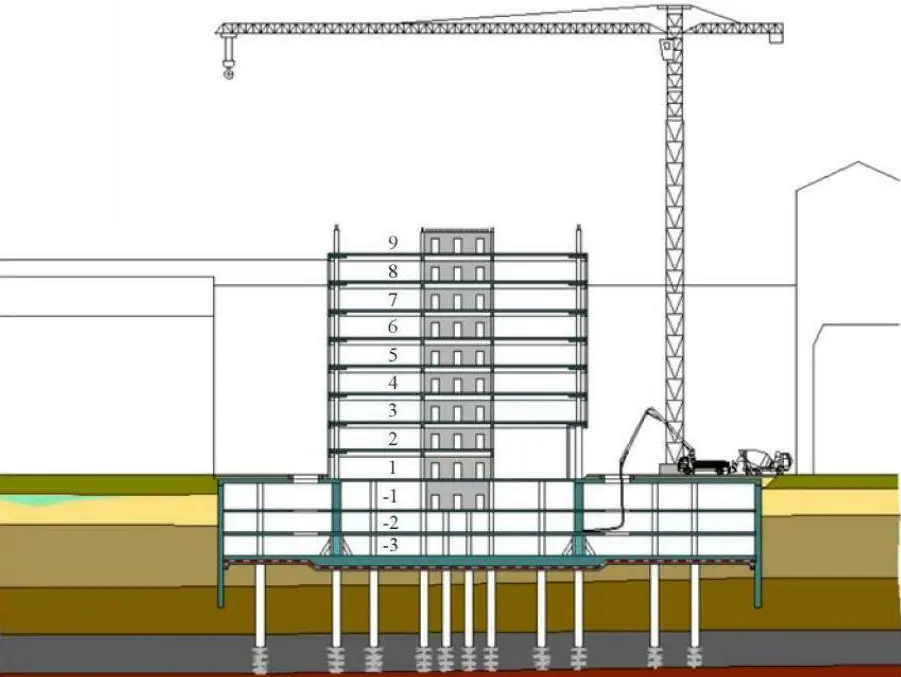

Phase 3 : La Divergence (Le « Top » et le « Down »)
À partir de cet instant, le chantier se divise en deux mondes :
- Vers le Haut (Superstructure) : Les grues posées sur la dalle RDC commencent à monter les étages R+1, R+2, etc.
- Vers le Bas (Infrastructure) : Des mini-pelles et des Bobcat descendent par les trémies. Elles creusent sous la dalle RDC (« en taupe »). Une fois arrivées au niveau N-1, on ferraille et on coule la dalle N-1, qui vient buter contre la paroi. Puis on recommence pour le N-2.
Focus Technique : La Paroi Moulée, l’Exosquelette du Projet
La réussite d’un chantier en Top and Down repose à 100% sur la qualité de son enceinte périphérique : la Paroi Moulée. Contrairement à un mur banché classique, elle est réalisée avant même que le trou ne soit creusé. C’est elle qui va retenir la poussée des terres et de la nappe phréatique pendant que les taupes creusent en dessous.
Le Processus Chimique et Mécanique
La réalisation d’une paroi moulée est une course contre la montre géotechnique :
- L’Excavation sous Boue : On creuse une tranchée profonde (jusqu’à 50m) avec une benne preneuse ou une hydrofraise. Pour éviter que les parois de terre ne s’effondrent sur elles-mêmes, on remplit la tranchée de Boue Bentonitique au fur et à mesure. Cette boue exerce une pression sur les parois et les maintient stables.
- Le Ferraillage « Cage » : Une fois la profondeur atteinte, on descend une immense cage d’armatures en acier dans la boue. C’est une opération délicate : la cage ne doit pas racler les bords.
- Le Bétonnage au Tube Plongeur : On coule le béton depuis le fond de la tranchée via un tube. Le béton, plus dense que la bentonite, remonte doucement et pousse la boue vers la sortie (qui est recyclée).
Dans un projet Top/Down, cette paroi doit être parfaitement verticale (tolérance < 0.5%) car elle servira de mur définitif pour les sous-sols.
Phase 4 : Le Radier Final
Quand les taupes atteignent le fond du trou (ex: N-5), on coule le radier général. C’est la fondation finale qui reprendra toutes les charges et assurera l’étanchéité contre la nappe phréatique.
Phase 5 : Le Clavage des Poteaux
Les poteaux métalliques provisoires (King Posts) sont alors enrobés de béton pour devenir les poteaux définitifs du parking.
3. Les Défis Techniques (Ce qui rend la méthode difficile)
Si le Top and Down est génial sur le papier, c’est un cauchemar logistique sur le terrain.
L’excavation en taupe est lente et pénible :
- Hauteur sous plafond limitée : Les engins doivent faire moins de 2,50m de haut. Pas de grosses pelles mécaniques.
- Ventilation : Les gaz d’échappement doivent être extraits puissamment car le chantier est fermé.
- Évacuation des déblais : Chaque m³ de terre doit être repris plusieurs fois pour atteindre la trémie d’extraction. Cela coûte cher.
Le Secret des « King Posts » (Poteaux Préfondés)
C’est la question que tout le monde se pose : « Comment les planchers des sous-sols tiennent-ils alors qu’il n’y a pas encore de poteaux en béton ? ». La réponse réside dans les King Posts (ou Poteaux Plongeurs).
Le King Post est un profilé métallique (souvent un HEB très épais ou un caisson soudé) inséré dans le pieu de fondation frais, depuis la surface.
- Le Défi : Ce poteau doit traverser le vide (la future zone des sous-sols) et s’ancrer dans le béton du pieu à -30 ou -40 mètres.
- La Tolérance Zéro : Si le poteau est incliné de seulement 1 degré, il se retrouvera décalé de 50 cm au niveau du 5ème sous-sol ! Les géomètres utilisent des systèmes de guidage laser pour garantir la verticalité parfaite lors de la « plongée » du poteau.
- La Connexion (Attentes Coupler) : Sur ces poteaux métalliques, on soude à l’avance des « boîtes d’attente » ou des coupleurs. Quand les équipes de terrassement (les taupes) arrivent au niveau N-2, elles dégagent le poteau, ouvrent les boîtes et vissent les armatures du plancher directement sur le poteau acier.
4. Comparatif Financier et Planning
Est-ce que ça vaut le coup ?
| Critère | Méthode Traditionnelle (Open Cut) | Méthode Top and Down |
|---|---|---|
| Durée Globale | Longue (Séquentielle) | -25% (Simultanée) |
| Coût Structure | Moyen (Butons provisoires perdus) | Élevé (Pieux préfondés, coupleurs) |
| Coût Terrassement | Faible (Grands rendements) | Très Élevé (Rendement faible en taupe) |
| Risque Voisinage | Moyen (Déformations possibles) | Nul (Rigidité maximale) |
Verdict : Le Top and Down coûte plus cher en travaux (+10 à +15%), mais il permet de livrer le bâtiment 6 mois plus tôt. Pour un promoteur, ces 6 mois de loyers ou d’intérêts bancaires économisés compensent largement le surcoût technique.
5. Étude de Cas : The Shard (Londres)
L’un des exemples les plus célèbres est la tour The Shard à Londres. Pour construire cette tour de 310m, la méthode Top-Down a été utilisée. Pendant que le noyau central montait vers le ciel, les équipes creusaient les 3 niveaux de sous-sol. Cela a permis de gagner des mois précieux sur un planning ultra-tendu.
Étude de Cas Locale : Les Gares du Grand Paris Express
Si la méthode est née pour les gratte-ciels, elle est aujourd’hui massivement utilisée en Île-de-France pour le projet du siècle : le Grand Paris Express. Les nouvelles gares (Ligne 15 Sud, Ligne 16) sont des « cathédrales souterraines » profondes de 30 à 40 mètres, situées en pleine ville dense.
L’exemple de la Gare Saint-Maur – Créteil (Ligne 15)
C’est la gare la plus profonde de France (-52 mètres !). Construire une telle infrastructure en « Ciel Ouvert » (Open Cut) aurait nécessité des butons métalliques monstrueux et aurait paralysé la ville pendant 5 ans.
Le choix du Top and Down a permis de :
- Reconstituer la dalle de couverture (le toit de la gare) très vite pour rendre la surface aux riverains et à la circulation.
- Creuser les 9 niveaux souterrains à l’abri, sans bruit ni poussière pour le voisinage.
- Utiliser les planchers intermédiaires comme anneaux de rigidité pour empêcher les parois de se refermer sous la pression colossale des terres (poussée géostatique).
Vidéo Explicative : La Double Taupe en Action
Rien ne vaut une animation 3D pour comprendre ce ballet souterrain :
