Caméra thermique et audit énergétique : ce qu’elle révèle (et ce qu’elle ne prouve pas)
Une image spectaculaire n’est pas encore une preuve
La caméra thermique peut révéler une jonction froide, un défaut local ou le trajet d’un courant d’air. Mais soleil, humidité, matériaux réfléchissants et mauvais réglages peuvent produire une image trompeuse. Voici comment obtenir une observation réellement utile et la relier au programme de travaux.
Ce que la caméra thermique apporte vraiment à un audit énergétique
Une caméra infrarouge ne voit pas « l’énergie qui s’échappe ». Elle enregistre le rayonnement infrarouge reçu et calcule une température apparente de surface à partir de réglages et d’hypothèses, notamment l’émissivité du matériau. Le résultat devient une image colorée : chaque couleur situe une température dans la palette choisie pour ce cliché. Rouge ne signifie donc pas toujours « mauvais » et bleu ne signifie pas automatiquement « isolé ».
Bien utilisée, la thermographie permet de repérer des irrégularités : continuité d’isolation douteuse, pont thermique au raccord d’un plancher, paroi froide, échauffement local ou effet d’un mouvement d’air. Le Cerema décrit la thermographie comme un moyen d’examiner la performance de l’enveloppe, de rechercher des fuites d’air susceptibles de créer de l’inconfort, d’identifier certains ponts thermiques et de mettre en évidence des parois froides.
Dans l’audit réglementaire, la visite sur site est obligatoire. Le ministère précise que l’étude porte sur les modes constructifs, les caractéristiques thermiques, les équipements et les éventuelles pathologies, puis mobilise documents, photographies ou mesures pour fiabiliser l’état des lieux. En revanche, ni la page officielle ni l’arrêté du 4 mai 2022 n’imposent l’emploi systématique d’une caméra thermique. L’outil doit donc être choisi pour sa pertinence, pas pour produire une image commerciale impressionnante.
Ce qu’elle peut orienter
Localiser une différence de température, comparer des zones similaires, documenter une jonction suspecte et décider où approfondir l’examen.
Ce qu’elle ne certifie pas seule
La résistance thermique exacte, la nature de l’isolant, l’origine d’une humidité, le débit d’une fuite d’air ou la conformité globale du bâtiment.
Pourquoi une zone froide peut raconter quatre histoires différentes
Une surface froide côté intérieur peut correspondre à une isolation discontinue, à un pont thermique géométrique, à de l’air froid qui balaie la paroi ou à un matériau humide. Ces causes n’appellent pas les mêmes travaux. Ajouter de l’isolant sur une fuite d’air non localisée, remplacer une fenêtre alors que le défaut vient du tableau, ou enfermer un mur humide derrière un doublage peuvent déplacer le problème au lieu de le résoudre.
Les matériaux brillants ajoutent un autre piège : un vitrage, un métal poli ou certaines peintures peuvent réfléchir le rayonnement d’une personne, d’un radiateur, du ciel ou du soleil. La caméra affiche alors une température apparente qui ne décrit pas uniquement la surface visée. De même, la palette est relative. Deux clichés du même mur peuvent paraître radicalement différents si l’échelle de couleurs est automatiquement recalée.
| Image observée | Hypothèses possibles | Contrôle à croiser | Conclusion à éviter |
|---|---|---|---|
| Bande froide autour d’une fenêtre, vue intérieure | Pont thermique du tableau, joint défectueux, entrée d’air ou convection | Observation du raccord, sensation d’air, documents de pose, mesure ciblée | « La fenêtre entière doit être remplacée » |
| Ligne chaude au droit d’un plancher, vue extérieure en hiver | Pont thermique de nez de dalle ou réseau chauffant proche | Plans, répétition sur les étages, comparaison des façades | « Toute l’isolation de façade est absente » |
| Tache froide irrégulière sur un mur intérieur | Humidité, courant d’air, défaut d’isolation ou matériau différent | Mesure d’humidité, historique des pluies, examen des deux faces | « Il y a forcément une infiltration » |
| Façade très chaude après soleil | Stockage solaire, couleur ou inertie du matériau | Nouvelle observation hors soleil direct et après stabilisation | « La maison perd beaucoup de chauffage » |
| Silhouette chaude dans un vitrage | Réflexion de l’opérateur ou d’un radiateur | Changer d’angle, comparer avec une surface mate | « Le vitrage chauffe de lui-même » |

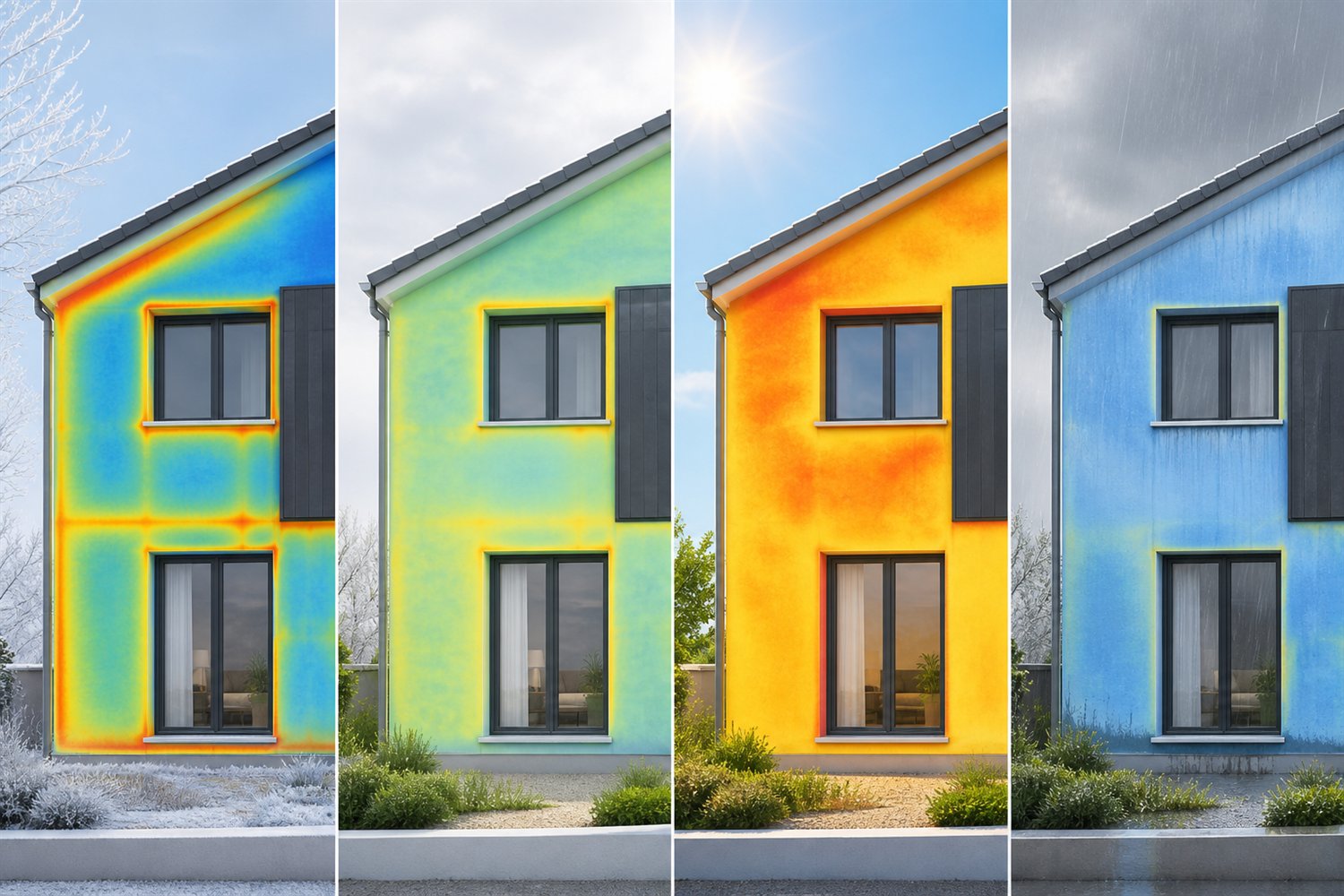

Les conditions qui rendent une thermographie exploitable
Le premier besoin est un flux thermique suffisamment établi. Pour rechercher des déperditions hivernales, le bâtiment doit généralement être chauffé de manière habituelle et l’extérieur sensiblement plus froid. Dans une campagne publiée en 2023, le Cerema qualifie de bonnes conditions un temps couvert et un écart d’environ 10 °C entre intérieur et extérieur. Ce chiffre est un repère de terrain issu de cette campagne, pas une obligation universelle applicable à chaque appareil et à chaque question.
Le second besoin est l’absence de perturbation récente. Le soleil chauffe les matériaux de manière inégale et son effet peut persister après le passage à l’ombre. La pluie et l’évaporation refroidissent les surfaces. Le vent accélère les échanges et modifie certains contrastes. Le rapport du Cerema sur les immeubles de Brest montre que des éclaircies et des averses peuvent créer des taches ou reflets conduisant à de faux ponts thermiques et de fausses discontinuités d’isolation.
Enfin, l’opérateur doit conserver le contexte : température intérieure et extérieure, météo, heure, orientation, distance, angle, palette, plage de températures, matériau visé et hypothèse testée. Une capture isolée, recadrée et privée de ces informations perd l’essentiel de sa valeur technique.
Le feu vert en cinq questions
- Le logement est-il chauffé et relativement stabilisé ?
- L’écart intérieur-extérieur rend-il visible le phénomène recherché ?
- La surface est-elle à l’abri du soleil direct et d’un échauffement récent ?
- La pluie, le vent ou une forte humidité risquent-ils de perturber la lecture ?
- L’image répond-elle à une question formulée avant la prise de vue ?
Si plusieurs réponses sont négatives, mieux vaut documenter la zone et programmer une observation mieux placée que tirer une conclusion forcée.
Préparer une thermographie utile avant la visite : six étapes
Le propriétaire ne doit pas transformer le logement en laboratoire ni surchauffer artificiellement pendant quelques heures. L’objectif est de donner à l’auditeur un bâtiment représentatif, des symptômes localisés et des preuves exploitables.
Stabiliser le chauffage
Conservez une température intérieure habituelle et relativement stable avant la visite, sauf consigne différente de l’auditeur. Notez les pièces volontairement peu chauffées.
Choisir la météo
Privilégiez un moment sans soleil direct ni pluie récente et avec un écart de température suffisant. Demandez à l’auditeur s’il faut déplacer l’horaire.
Rendre les parois accessibles
Dégagez raisonnablement murs, fenêtres, trappes et angles à examiner. Ne déplacez pas un meuble lourd au dernier moment si cela crée un risque ou modifie fortement la température locale.
Noter les symptômes
Localisez courants d’air, parois froides, condensation, moisissures et variations de confort. Ajoutez saison, heure, vent et durée du phénomène.
Réunir les preuves
Préparez plans, factures d’isolation, photographies de travaux et historique des désordres. Une image d’un mur ouvert peut expliquer un thermogramme plusieurs années plus tard.
Faire interpréter
Demandez une lecture croisée des images, du bâti et des mesures. Ne signez pas de travaux sur la seule base d’une couleur ou d’une démonstration commerciale.
Un téléphone équipé d’un petit capteur infrarouge peut servir de carnet d’indices, à condition de conserver les fichiers originaux et les circonstances. Mais il ne remplace ni la résolution d’une caméra adaptée, ni les réglages, ni la compétence d’interprétation. Photographiez aussi la zone en lumière visible depuis le même angle : ce couple d’images permet de relier l’anomalie à un linteau, un coffre de volet, une jonction de plancher ou un réseau.
Cinq anomalies que la caméra aide à hiérarchiser
1. Le pont thermique récurrent
Une ligne répétée au droit de chaque dalle ou une zone froide continue dans un angle peut indiquer un pont thermique. L’audit doit ensuite estimer son poids dans les pertes globales et le confronter aux solutions réalistes. Traiter seulement une petite tache intérieure peut être inutile si le phénomène est structurel et continu.
2. La continuité d’une isolation rapportée
Après travaux, des motifs géométriques ou des ruptures localisées peuvent orienter vers une pose discontinue. Mais l’image doit être réalisée dans de bonnes conditions et rapprochée des photographies de chantier. Le projet RESBATI du Cerema rappelle la différence entre thermographie passive de localisation et méthodes actives développées pour quantifier la résistance thermique : la caméra seule ne donne pas spontanément la valeur R de la paroi.
3. Le courant d’air parasite
Un panache froid autour d’une trappe, d’une prise ou d’une menuiserie peut être compatible avec un mouvement d’air. Pour le confirmer et quantifier la perméabilité du bâtiment, une méthode dédiée peut être nécessaire. Le portail réglementaire explique que la perméabilité correspond à un débit de fuite sous un écart de pression donné ; elle ne se réduit donc pas à la forme visible sur un écran.
4. La paroi froide associée à l’humidité
La thermographie localise une température de surface, pas l’eau. Une zone humide peut néanmoins apparaître plus froide par évaporation ou par modification des propriétés du matériau. L’auditeur croise alors mesure d’humidité, état des enduits, ventilation, pluie, remontées capillaires et température intérieure avant de proposer une action.
5. Le contrôle ciblé après rénovation
Une campagne après isolation peut comparer des zones, repérer une faiblesse localisée ou documenter une réserve. Elle n’est pertinente que si l’état avant travaux, la météo, le chauffage et la composition de la paroi sont connus. Le thermogramme devient une pièce du raisonnement, pas un certificat automatique de bonne exécution.
Cas concret : la « fenêtre froide » n’était pas un problème de vitrage
Maison de 1985 — hypothèses explicites
Dans une chambre chauffée à 19 °C, l’occupante ressent un courant d’air près d’une fenêtre double vitrage posée huit ans plus tôt. Dehors, il fait 6 °C, le ciel est couvert et la façade n’a pas reçu de soleil direct. La caméra montre une bande froide verticale sur le côté de la baie et une zone plus froide sous l’appui.
Première hypothèse : le vitrage est défaillant. Mais l’image visible montre que le centre du vitrage reste homogène. Le courant d’air est surtout perçu au raccord entre dormant et doublage. Les documents de pose sont absents et une petite fissure apparaît dans le joint périphérique. L’auditeur conserve donc plusieurs causes possibles : défaut d’étanchéité à l’air du raccord, pont thermique du tableau et absence locale d’isolant.
Décision prudente : ne pas remplacer la fenêtre. Une vérification ciblée du raccord et, si nécessaire, un test adapté doivent distinguer le passage d’air de la conduction dans le tableau. Le scénario d’audit traite ensuite la continuité de l’enveloppe avec le poste de ventilation. Cette séquence évite une dépense importante qui n’aurait peut-être pas corrigé le confort.
L’exemple montre la valeur économique d’un bon diagnostic : la caméra sert d’abord à réduire le champ des hypothèses. Le gain ne vient pas de l’image elle-même, mais de la décision qu’elle rend plus solide.
Questions fréquentes sur la caméra thermique et l’audit
La caméra thermique est-elle obligatoire dans un audit énergétique réglementaire ?
Non. Les textes imposent une visite sur site et un état des lieux, mais pas l’usage systématique d’une caméra thermique. Elle constitue un outil complémentaire lorsque les conditions et la question technique le justifient.
Une zone bleue prouve-t-elle un défaut d’isolation ?
Non. La couleur représente une température apparente de surface dans une palette réglée. Humidité, matériau, reflet, courant d’air ou conditions météo peuvent produire une anomalie similaire.
Peut-on faire une thermographie en été ?
Une observation peut être possible pour une question ciblée, mais la recherche classique des déperditions hivernales devient souvent moins lisible lorsque l’écart intérieur-extérieur est faible ou que le soleil chauffe les façades.
Une caméra thermique mesure-t-elle les fuites d’air ?
Elle peut visualiser les effets thermiques d’un mouvement d’air dans certaines conditions, mais elle ne mesure pas à elle seule la perméabilité du bâtiment. Une mesure réglementaire d’étanchéité à l’air utilise une mise en pression ou dépression et un protocole dédié.
Faut-il acheter une caméra avant l’audit ?
Non. Un appareil grand public peut aider à repérer une zone à discuter, mais la préparation la plus utile consiste à réunir documents, symptômes datés et historique des travaux.
Megastructures réalise-t-il les travaux après l’audit ?
Non. Megastructures intervient comme bureau d’études et auditeur indépendant. Il analyse le bâtiment et les scénarios sans vendre ni réaliser les travaux recommandés.
